در نیروگاه‌های برق، پایش و کنترل دقیق پارامترهای فرآیندی مانند دما، فشار، جریان و سطح سیالات حیاتی است. این پارامترها به‌صورت مستقیم بر عملکرد تجهیزات، ایمنی و بهره‌وری نیروگاه تأثیر می‌گذارند. انواع سنسورها در نیروگاه ابزارهایی هستند که داده‌های مورد نیاز برای کنترل و اتوماسیون را فراهم می‌کنند.
انتخاب سنسور مناسب برای هر کاربرد نیازمند دانش دقیق از اصول کارکرد، محدوده عملیاتی و محدودیت‌های هر سنسور است. در این مقاله، ما با هدف آموزش کامل انواع سنسورهای پرکاربرد در نیروگاه، انواع سنسورها و ترانسمیترها را بررسی کرده و کاربردهای آن‌ها را توضیح می‌دهیم.
با مطالعه این مقاله، تکنسین‌ها و مهندسین بهره‌برداری قادر خواهند بود بهترین ابزار دقیق را برای کاربرد خود انتخاب کنند و از تامین ابزار دقیق نیروگاهی با مشاوره متخصصان بهره‌مند شوند.
اندازه‌گیری دما: ترموکوپل‌ها در برابر RTDها
ترموکوپل‌ها (Thermocouples)
ترموکوپل‌ها پرکاربردترین سنسور دما در نیروگاه‌ها هستند. این سنسورها از دو فلز متفاوت ساخته شده‌اند که در نقطه اتصال یک ولتاژ حرارتی ایجاد می‌کنند. این ولتاژ با دما تغییر کرده و به عنوان سیگنال خروجی خوانده می‌شود.
ویژگی‌ها:
- بازه دمایی وسیع: از −۲۰۰ تا ۲۳۰۰ درجه سانتی‌گراد بسته به نوع ترموکوپل (نوع K، J، T، R و S)
- سرعت پاسخ سریع
- مقاومت در برابر شوک‌های حرارتی و محیطی
- قیمت مناسب نسبت به RTDها
RTDها (Resistance Temperature Detectors)
RTDها بر اساس تغییر مقاومت فلز (معمولاً پلاتین) با دما کار می‌کنند. دقت بالاتر و پایداری طولانی‌مدت مهم‌ترین ویژگی‌های RTDها هستند.
ویژگی‌ها:
- دقت بالا (معمولاً ±0.1 درجه سانتی‌گراد)
- پایداری طولانی‌مدت
- بازه دمایی محدودتر نسبت به ترموکوپل‌ها (معمولاً −۲۰ تا ۸۰۰ درجه سانتی‌گراد)
- قیمت بالاتر
برای انتخاب سنسور مناسب برای کاربرد خاص خود، از مشاوره رایگان متخصصان ما در آکو انرژی بهره‌مند شوید. با کارشناسان ما با شماره 09126505269 تماس بگیرید.

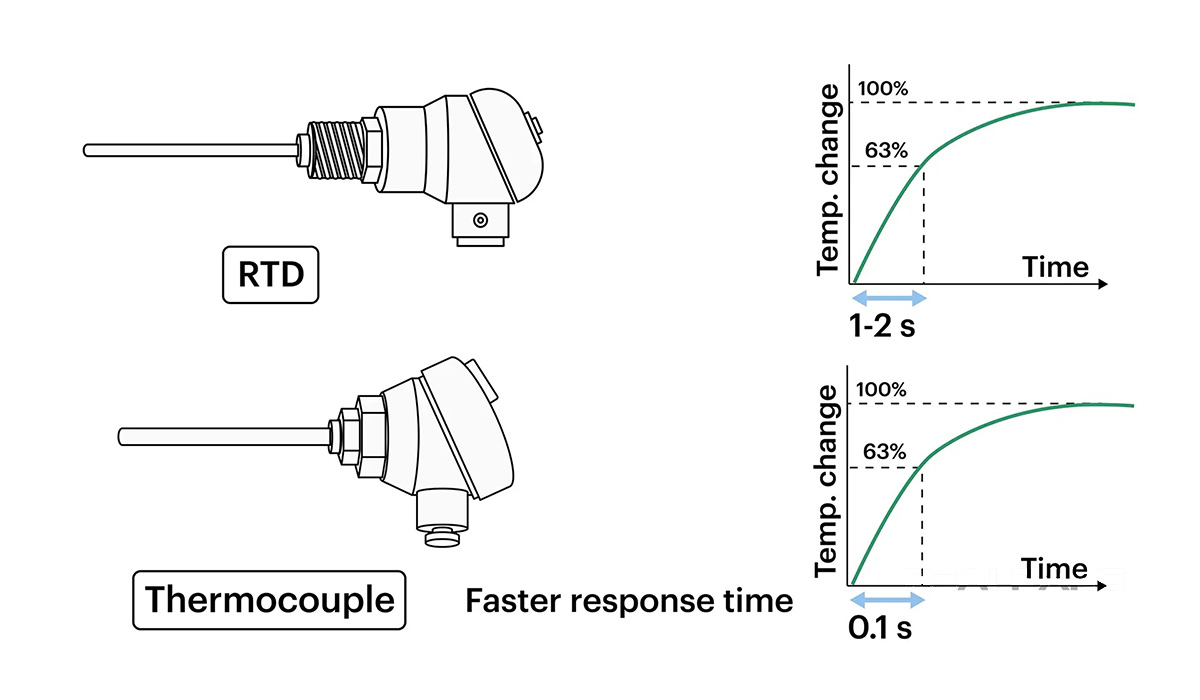

جدول مقایسه‌ای ترموکوپل‌ها و RTDها
ویژگی | ترموکوپل | RTD |
| دقت | متوسط | بالا |
بازه دمایی | وسیع | محدود |
| سرعت پاسخ | سریع | متوسط |
مقاومت محیطی | خوب | متوسط |
| هزینه | کم | بالا |
نکته کاربردی: برای اندازه‌گیری دمای بالای کوره، ترموکوپل نوع K انتخاب بهتری است.

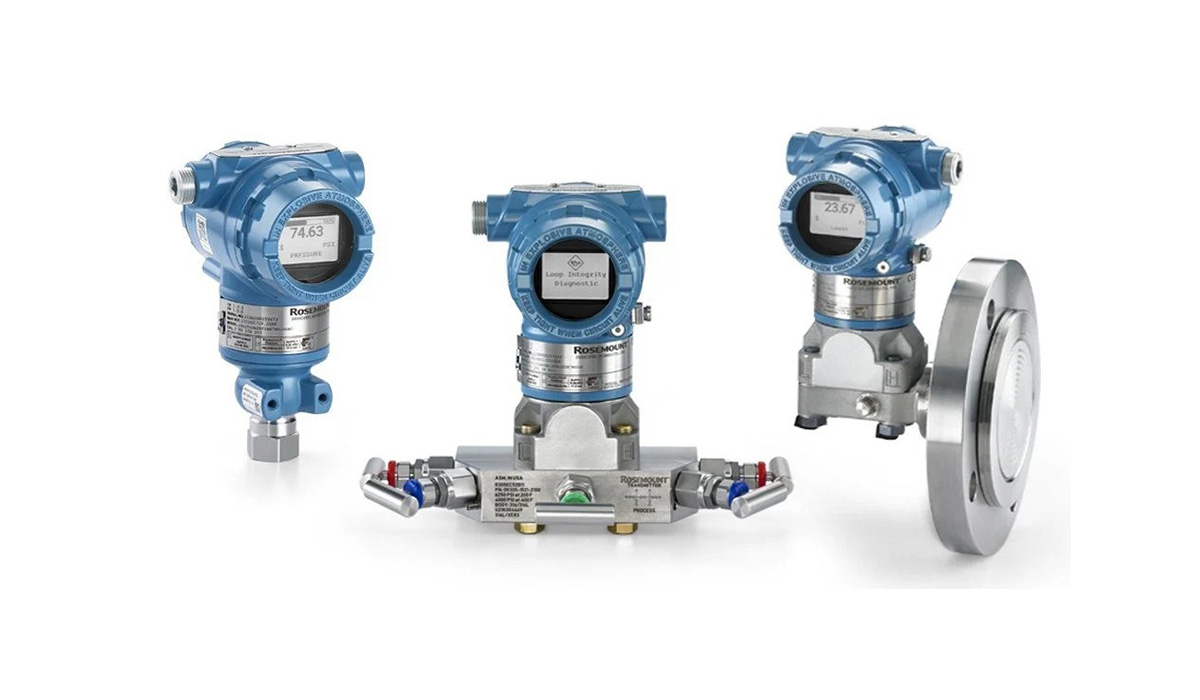

اندازه‌گیری فشار: انواع ترانسمیترهای فشار
ترانسمیتر فشار تفاضلی (DP Transmitter)
این ترانسمیتر اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند و برای پایش جریان سیالات یا سطح مایع در مخازن استفاده می‌شود.
ویژگی‌ها:
- مناسب برای سیستم‌های بخار و آب
- دقت بالا در محدوده فشار متوسط
- قابلیت اتصال به سیستم کنترل DCS
کاربرد اصلی: اندازه‌گیری جریان در لوله‌ها یا سطح سیالات در مخازن با استفاده از اختلاف فشار.
ترانسمیتر فشار مطلق و گیج (Gauge & Absolute)
- Gauge: فشار نسبت به فشار اتمسفر را اندازه می‌گیرد.
- Absolute: فشار نسبت به خلاء کامل را اندازه می‌گیرد.
ویژگی‌ها:
- برای پایش فشار بخار و گازها استفاده می‌شوند
- دقت متوسط تا بالا
- مناسب برای کنترل ایمنی و حفاظت تجهیزات
سنسورهای فشار دیافراگمی
این سنسورها تغییر شکل دیافراگم را به سیگنال الکتریکی تبدیل می‌کنند. برای سیالات خورنده و دماهای بالا مناسب هستند.
اندازه‌گیری سطح (Level): از سطح سنج‌های مغناطیسی تا راداری

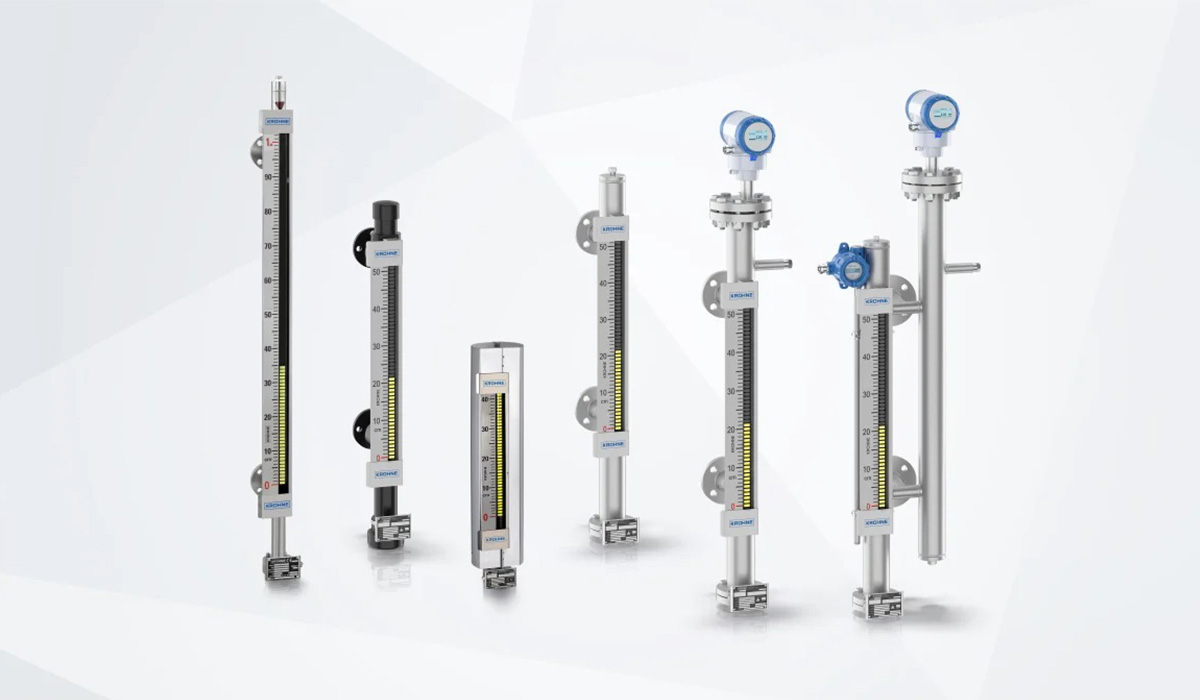

سطح سنج‌های مغناطیسی (Magnetic Level Gauges)
این نوع سطح‌سنج‌ها بر اساس حرکت یک شناور مغناطیسی در مخزن کار می‌کنند.
ویژگی‌ها:
- مناسب برای مخازن شفاف و غیرشفاف
- مقاومت بالا در برابر فشار و دما
- قابلیت خوانش مستقیم و اتوماتیک

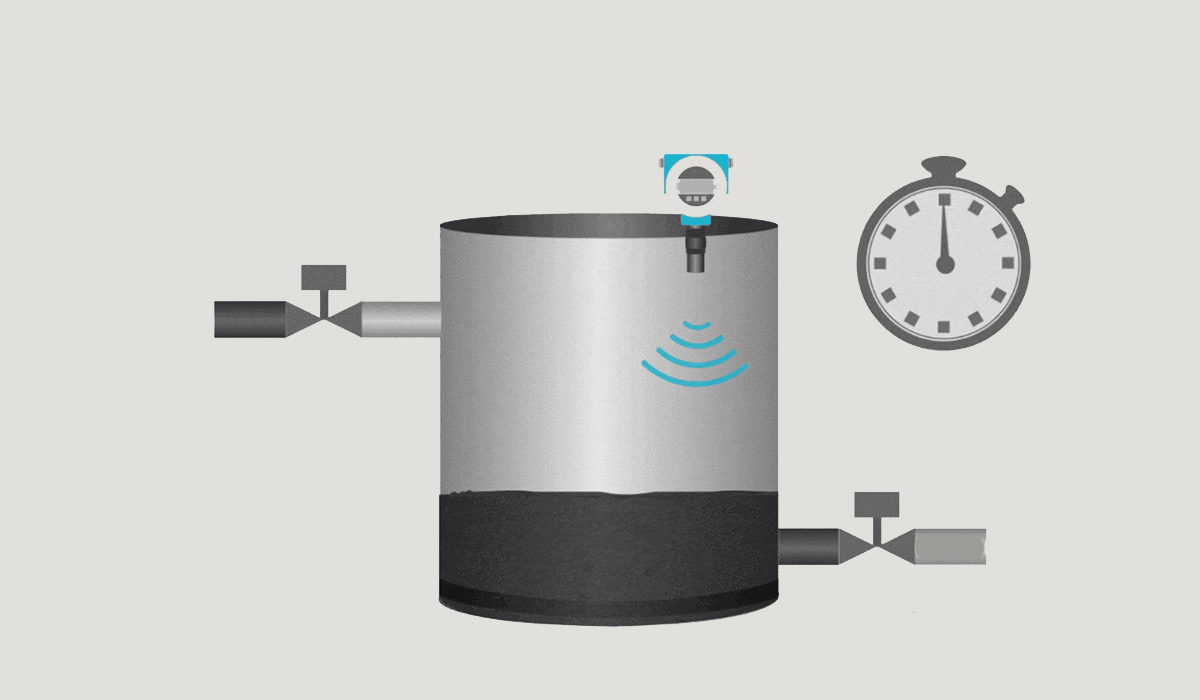

سطح سنج‌های راداری (Radar Level Transmitters)
سطح سنج‌های راداری با ارسال امواج مایکروویو به سطح سیال و اندازه‌گیری زمان بازگشت سیگنال، سطح را تعیین می‌کنند.
ویژگی‌ها:
- دقت بالا
- قابل استفاده در مخازن با فشار و دمای بالا
- مناسب برای سیالات خورنده یا دارای کف

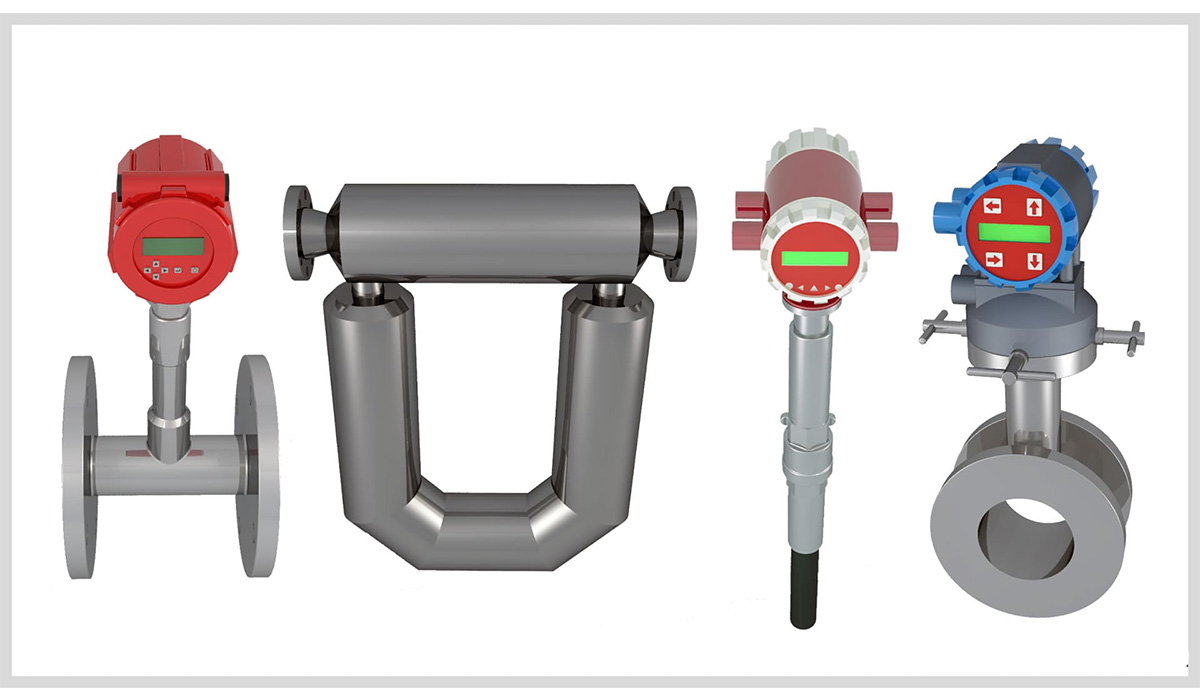

اندازه‌گیری جریان (Flow): تکنولوژی‌های مختلف فلومترها
فلومترهای الکترومغناطیسی (Electromagnetic Flowmeters)
این فلومترها جریان سیال رسانا را با استفاده از قانون فارادی اندازه می‌گیرند.
ویژگی‌ها:
- بدون قطعات متحرک
- مناسب برای آب، اسید و باز
- دقت بالا
فلومترهای کوریولیس (Coriolis Flowmeters)
این نوع فلومترها جریان جرمی سیال را اندازه می‌گیرند و برای سیالات خورنده یا با ویسکوزیته بالا مناسب هستند.
ویژگی‌ها:
- دقت بسیار بالا
- تشخیص چگالی سیال
- قیمت بالا
فلومترهای ورتکس و توربین (Vortex & Turbine Flowmeters)
- Vortex: مناسب برای بخار، گاز و مایعات با دقت متوسط
- Turbine: برای جریان‌های تمیز و کم ویسکوز مناسب است
نکته کاربردی: برای سیالات خورنده، فلومتر کوریولیس گزینه بهتری است.
کاربرد عملی سنسورها در نیروگاه
در نیروگاه‌ها، سنسورها نقش حیاتی در کنترل فرآیند، ایمنی و بهینه‌سازی بهره‌وری دارند. هر نوع سنسور برای یک کاربرد خاص طراحی شده و انتخاب نادرست می‌تواند باعث خطا در پایش، آسیب به تجهیزات و کاهش راندمان شود.
کاربرد سنسورهای دما
- اندازه‌گیری دمای کوره و بویلر
- برای دماهای بالای کوره، ترموکوپل نوع K مناسب است.
- RTDها بیشتر در بخش‌های با دمای پایین‌تر و نیاز به دقت بالا استفاده می‌شوند.
- پایش دقیق دما از سوختن بیش از حد سوخت و آسیب به لوله‌ها جلوگیری می‌کند.
- اندازه‌گیری دمای بخار و آب تغذیه بویلر
- RTDها برای این کاربرد به دلیل دقت بالا و پایداری طولانی مناسب هستند.
نکات نگهداری:
- بررسی و کالیبراسیون دوره‌ای ترموکوپل و RTD
- جلوگیری از خوردگی و رسوب در محل نصب
- اطمینان از اتصال الکتریکی صحیح و عایق‌بندی مناسب
کاربرد سنسورهای فشار
- پایش فشار بخار و آب در سیستم بویلر
- ترانسمیتر فشار گیج یا مطلق برای کنترل ایمنی و بازدهی سیستم کاربرد دارد.
- اندازه‌گیری جریان سیالات با ترانسمیتر فشار تفاضلی (DP)
- جریان گاز، بخار یا آب را بر اساس اختلاف فشار اندازه‌گیری می‌کند.
نکات نگهداری:
- جلوگیری از گرفتگی لوله‌های اتصال ترانسمیتر
- کالیبراسیون منظم برای حفظ دقت
- استفاده از سنسور مناسب برای سیالات خورنده یا با دماهای بالا
کاربرد سنسورهای سطح (Level)
- مخازن ذخیره آب و سوخت
- سطح سنج‌های مغناطیسی برای خوانش مستقیم سطح آب و سوخت مناسب هستند.
- مخازن تحت فشار و سیالات خورنده
- سطح سنج‌های راداری دقت بالا و مقاومت محیطی دارند و در نیروگاه‌های بخار یا با سیالات خورنده کاربردی هستند.
نکات نگهداری:
- اطمینان از تمیزی مخزن و سطح سنج
- بررسی دوره‌ای امواج راداری و شناورها
- نصب مطابق دستورالعمل سازنده برای کاهش خطا
کاربرد فلومترها (Flowmeters)
- اندازه‌گیری جریان آب، بخار و گاز
- فلومترهای الکترومغناطیسی برای آب و سیالات رسانا
- فلومترهای کوریولیس برای سیالات خورنده و با ویسکوزیته بالا
- کنترل دبی ورودی به توربین یا سیستم خنک‌کننده
- پایش دقیق جریان باعث بهینه‌سازی مصرف سوخت و کاهش استهلاک تجهیزات می‌شود.
نکات نگهداری:
- بررسی دوره‌ای سیم‌پیچ‌ها یا سنسورهای جریان
- تمیز کردن مسیر عبور سیال
- اطمینان از نصب صحیح و عدم وجود لرزش‌های اضافی
انتخاب سنسور مناسب برای کاربردهای خاص
انتخاب سنسور مناسب بستگی به چند عامل دارد:
- نوع سیال یا گاز: آب، بخار، گاز، مواد خورنده
- بازه دما و فشار: سنسور باید محدوده عملیاتی مورد نیاز را پوشش دهد
- دقت مورد نیاز: برخی فرآیندها نیاز به دقت ±۰.۱ درجه دارند
- شرایط محیطی: دما، فشار، لرزش، خوردگی و رطوبت
- هزینه و نگهداری: سنسورهای دقیق معمولاً گران‌تر و نیازمند نگهداری بیشتر هستند
مثال‌های کاربردی:
- برای دمای بالای کوره → ترموکوپل نوع K
- برای اندازه‌گیری دقیق جریان خورنده → فلومتر کوریولیس
- برای مخازن تحت فشار و خورنده → سطح سنج راداری
نکات کلیدی نگهداری سنسورها در نیروگاه
- کالیبراسیون دوره‌ای سنسورها برای حفظ دقت
- تمیز کردن و بررسی فیزیکی سنسورها
- بررسی کابل‌ها و اتصالات
- استفاده از محافظ‌های محیطی برای فشار و دماهای بالا
- ثبت و مستندسازی داده‌ها برای تحلیل روند عملکرد
جمع‌بندی
در نیروگاه‌ها، پایش دقیق پارامترهای کلیدی مانند دما، فشار، سطح و جریان، نقش حیاتی در بهره‌وری، ایمنی و طول عمر تجهیزات دارد. انواع سنسورها در نیروگاه با توجه به کاربرد و شرایط محیطی انتخاب می‌شوند و هر کدام مزایا و محدودیت‌های خاص خود را دارند.
- سنسورهای دما شامل ترموکوپل‌ها و RTDها هستند. ترموکوپل‌ها برای دماهای بسیار بالا و محیط‌های سخت مناسب‌اند و سرعت پاسخ سریع دارند، در حالی که RTDها دقت بالاتری ارائه می‌دهند و پایداری طولانی‌مدت دارند.
- سنسورهای فشار، از جمله ترانسمیتر فشار تفاضلی، گیج و مطلق، امکان اندازه‌گیری دقیق فشار سیالات و بخار را فراهم می‌کنند و برای کنترل جریان و ایمنی سیستم حیاتی هستند.
- سنسورهای سطح (Level)، مانند سطح‌سنج‌های مغناطیسی و راداری، برای پایش سطح مخازن، مخازن تحت فشار و سیالات خورنده استفاده می‌شوند. سطح‌سنج‌های راداری دقت و مقاومت بالایی در شرایط سخت دارند.
- فلومترها (Flowmeters) با تکنولوژی‌های مختلف، از جمله الکترومغناطیسی، کوریولیس و ورتکس، جریان سیالات را اندازه‌گیری می‌کنند. انتخاب فلومتر مناسب به نوع سیال، دبی و شرایط محیطی بستگی دارد.
انتخاب صحیح سنسور برای هر فرآیند نیازمند توجه به نوع سیال، بازه دما و فشار، دقت مورد نیاز و شرایط محیطی است. نگهداری منظم، کالیبراسیون دوره‌ای و بررسی اتصالات و مسیر عبور سیالات، از مهم‌ترین اقدامات برای حفظ دقت و عمر طولانی سنسورهاست.
با درک عملکرد هر سنسور و مشاوره متخصصان، می‌توان بهترین ابزار دقیق را برای هر کاربرد انتخاب کرد و از تامین ابزار دقیق نیروگاهی مطابق استانداردهای صنعتی بهره‌مند شد.
در نهایت، استفاده از سنسورهای مناسب و پایش مستمر پارامترها، نه‌تنها عملکرد نیروگاه را بهینه می‌کند بلکه ایمنی کارکنان و تجهیزات را نیز تضمین می‌کند.
برای انتخاب سنسور مناسب برای کاربرد خاص خود، از مشاوره رایگان متخصصان ما در آکو انرژی بهره‌مند شوید. با کارشناسان ما با شماره 09126505269 تماس بگیرید.
سوالات متداول
۱. برای اندازه‌گیری دمای بالای کوره کدام سنسور مناسب‌تر است؟
برای دماهای بسیار بالا، ترموکوپل‌ها (Thermocouples) گزینه مناسب‌تری هستند، به ویژه نوع Type B, R یا S که می‌توانند دماهای بالاتر از ۱۲۰۰ درجه سانتی‌گراد را اندازه‌گیری کنند. این سنسورها مقاومت بالایی در برابر حرارت شدید و شرایط سخت دارند و دقت قابل قبولی ارائه می‌دهند.
۲. کاربرد اصلی ترانسمیتر فشار تفاضلی (DP Transmitter) چیست؟
ترانسمیتر فشار تفاضلی برای اندازه‌گیری اختلاف فشار بین دو نقطه استفاده می‌شود. کاربردهای رایج آن عبارتند از:
- اندازه‌گیری سطح مایعات در مخازن
- اندازه‌گیری فشار جریان سیالات در خطوط لوله
- کنترل فشار فیلترها و سیستم‌های فرآیندی
۳. برای سیالات خورنده کدام نوع فلومتر پیشنهاد می‌شود؟
برای سیالات خورنده یا خورنده-خوراکی، فلومترهای Electromagnetic (EM Flowmeter) یا فلومترهای توربینی با پوشش مقاوم به خوردگی (Corrosion-Resistant Coated) مناسب هستند. این فلومترها با استفاده از مواد مقاوم مانند PTFE یا Hastelloy قادرند سیالات خورنده را بدون آسیب رساندن به تجهیزات اندازه‌گیری، اندازه‌گیری کنند.
